Horizontale aansluitingen: de schakel tussen de sondes en de stookruimte

Een onopvallend maar beslissend netwerk

Tussen de sondekop en de stookruimte zijn de horizontale aansluitingen vaak het minst zichtbare deel van een geothermisch project, terwijl ze een beslissende rol spelen in de prestaties van het hele systeem. Dit ondergrondse netwerk zorgt voor een goede circulatie van de vloeistof tussen het sondeveld en de warmtepomp, voor de hydraulische balans van het veld en voor de betrouwbaarheid van de installatie op lange termijn. Een slecht ontworpen aansluiting kan leiden tot grote drukverliezen, onevenwicht tussen sondes, ontluchtingsproblemen of zelfs lekrisico's op termijn, terwijl een nauwgezet ontwerp het systeem voor de gebruiker nagenoeg onzichtbaar maakt.

Het circuit als één doorlopend geheel bekijken

De eerste sleutel is het circuit te zien als één doorlopend geheel, van de bodem van de boring tot de collectoren in de stookruimte. De inplanting van de sondes, het tracé van de sleuven, de positie van de verdeelput en de aankomst in de stookruimte moeten samen worden getekend en niet als afzonderlijke stappen worden behandeld. Al in de ontwerpfase is het nuttig om doorvoeringen in wanden, sparingen in funderingen of technische muren en de nodige mantelbuizen te voorzien, zodat de leidingen zonder latere aanpassingen op de juiste plaats komen. Zo vermijdt u onnodige omwegen, ingewikkelde kruisingen en last-minute improvisatie op de werf, die zowel de prestaties als de afwerking kunnen schaden.

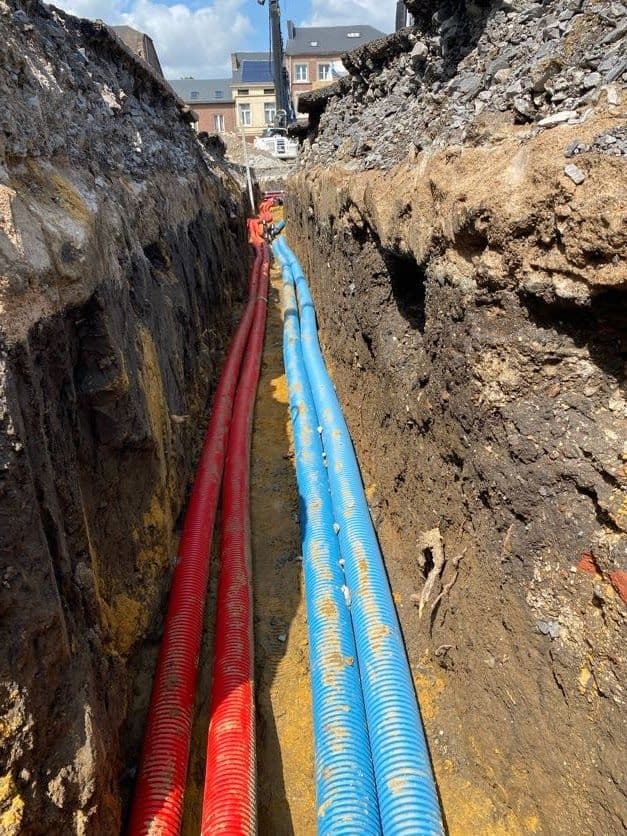

De sleuven slim uittekenen op het terrein

Het tracé van de horizontale sleuven verdient bijzondere aandacht, want het bepaalt zowel de hydraulische prestaties als het toekomstige gebruik van de tuin. Het doel is de sondes met de verdeelput of verdeelkamer te verbinden met zo weinig mogelijk overbodige lengte, richtingswijzigingen en risicozones. Concreet betekent dat: bomen met een uitgebreid wortelstelsel, onstabiele taluds en zones waar later een zwembad, uitbreiding, carport of regenwaterput kan komen, vermijden. Zodra het tracé is goedgekeurd, is het de meerwaarde van een ernstige boorder om het nauwkeurig te documenteren, met plannen en een gegeorefereerde opmeting. Zo verliest de klant nooit het spoor van zijn leidingen en kan hij toekomstige werken plannen zonder vrees om bij het graven op een buis te stuiten.

Drukverliezen en de balans van het veld optimaliseren

Om een goede circulatie van de vloeistof te garanderen, zijn de diameters, de configuratie van de collectoren en de lengte van de leidingdelen essentieel. Te smalle of te lange leidingen, slecht georganiseerd rond de verdeelput, dwingen de circulatiepomp van de warmtepomp tot extra inspanning. Dat verhoogt het stroomverbruik en kan het totale rendement verlagen. Een goed doordacht netwerk, met secties aangepast aan de debieten en een logische organisatie van de lussen, zorgt daarentegen voor een gelijke verdeling van het debiet over de sondes en een geoptimaliseerd drukverlies. Het veld werkt dan vanzelf in balans, zonder complexe afstellingen of regelmatige ingrepen in de regeling, wat het leven van de beheerder en de eindklant vereenvoudigt.

Zorg voor aansluitingen, verdeelputten en bescherming

De manier waarop aansluitingen, verdeelputten en de isolatie van gevoelige delen worden uitgevoerd, bepaalt rechtstreeks de levensduur van de installatie. De verdeelput moet op een toegankelijke plaats liggen, buiten het bereik van zwaar verkeer en van zones die kunnen verzakken, en toch discreet blijven in de tuin. Binnenin is de kwaliteit van de verbindingen, of het nu om stuiklassen of elektrolassen gaat, van het grootste belang voor de dichtheid op lange termijn. Op sommige plaatsen, zoals onder een gebouw, een garage of een berijdbare oprit, is het verstandig een versterkte thermische en mechanische isolatie te voorzien om de leidingen te beschermen en warmteverliezen te beperken. Het idee is dit ondergrondse netwerk te behandelen als een structureel onderdeel van de woning, ontworpen om even lang mee te gaan als het sondeveld zelf.

De werken coördineren om onaangename verrassingen te vermijden

Het succes van de horizontale aansluitingen steunt ten slotte op een goede coördinatie van de werf. Idealiter worden deze werken uitgevoerd vóór de definitieve buitenafwerking, zoals opritten, terrassen en tuinaanleg. Zo beperkt u afbraak, dure herstellingen en frustratie bij de klant. Door boorder, grondwerker, installateur en eventueel tuinaannemer op elkaar af te stemmen, kunt u het aantal tussenkomsten verminderen, sommige sleuven delen en de totale impact op het terrein beperken. Een partner als WellDoneDrill kan die rol van dirigent aan de tuinzijde opnemen, van het bepalen van het tracé tot het definitieve as-builtdossier, zodat de verbinding tussen ondergrond en stookruimte even robuust en duurzaam is als de verticale boring zelf.
